แบริ่งแทรกซีรี่ส์ UCX

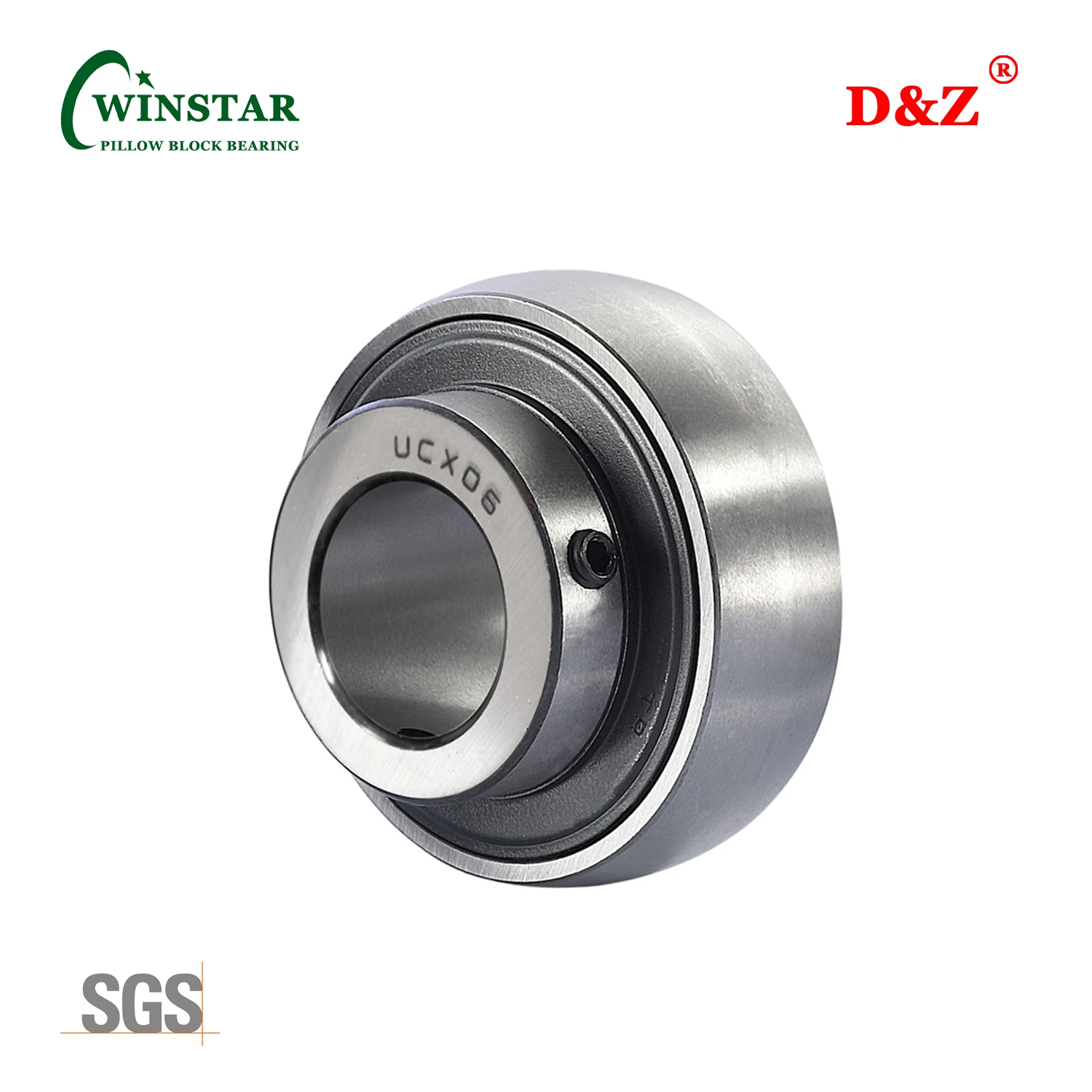

ชุดแบริ่ง UCX - ตลับลูกปืนชนิดหนึ่ง, หน้าที่ปานกลาง, ประเภทล็อคแบบ setscrew พร้อมตลับลูกปืนวงแหวนด้านในกว้างและตลับ
คำอธิบายผลิตภัณฑ์
- ประเภท: ลูกปืนแบริ่งแบริ่งลูกปืนแบริ่ง
- ชื่อแบรนด์: CTS หรือ OEM
- หมายเลขรุ่น: ซีรี่ส์ UCX
- วัสดุ: เหล็กโครเมี่ยม, GCR15; สแตนเลส 420,440C, 304,316L
- ข้อมูลจำเพาะพบ: ISO 9001
คุณสมบัติผลิตภัณฑ์
แบริ่งแทรกชุด UCX อ้างถึงตลับลูกปืนบล็อกหมอน . แบริ่งบล็อกหมอนเป็นตัวแปรของตลับลูกปืนร่องลึกและมีพื้นผิวเส้นผ่านศูนย์กลางด้านนอกของทรงกลมบนวงแหวนด้านนอกซึ่งสามารถติดตั้งเข้าไปในพื้นผิวทรงกลมเว้าที่สอดคล้องกัน
แม้ว่าประสิทธิภาพพื้นฐานของมันควรจะคล้ายกับแบริ่งลูกร่องลึกเนื่องจากความจริงที่ว่าแบริ่งประเภทนี้ส่วนใหญ่จะใช้ในเครื่องจักรที่ค่อนข้างขรุขระการติดตั้งและการวางตำแหน่งไม่แม่นยำพอการจัดแนวแกนระหว่างเพลาและรูที่นั่งไม่ดี
พารามิเตอร์ผลิตภัณฑ์
| แบริ่งไม่ . | เพลา | ขนาด (มม.) | คะแนนโหลดพื้นฐาน (n) | น้ำหนัก (กก.) | ||||||||
| ใน | มม. | D | BI | เป็น | n | m | G | DS | CR | คร. | ||
| UCX05 | 25 | 62 | 38.1 | 19 | 15.9 | 22.2 | 6 | M6X1.0 | 19500 | 11200 | 0.37 | |
| UCX 05-16 | 1 | 25 | 62 | 38.1 | 19 | 15.9 | 22.2 | 6 | M6X1.0 | 19500 | 11200 | 0.37 |
| UCX06 | 30 | 72 | 42.9 | 20 | 17.5 | 25.4 | 6.5 | M8X1.0 | 25700 | 15200 | 0.54 | |
| UCX 06-19 | 1 3/16 | 30 | 72 | 42.9 | 20 | 17.5 | 25.4 | 6.5 | M8X1.0 | 25700 | 15200 | 0.54 |
| UCX 06-20 | 1 1/4 | 30 | 72 | 42.9 | 20 | 17.5 | 25.4 | 6.5 | M8X1.0 | 25700 | 15200 | 0.54 |
| UCX 07-20 | 1 1/4 | 35 | 80 | 49.2 | 21 | 19 | 30.2 | 8 | M8X1.0 | 29600 | 18200 | 0.71 |
| UCX 07-22 | 1 3/8 | 35 | 80 | 49.2 | 21 | 19 | 30.2 | 8 | M8X1.0 | 29600 | 18200 | 0.71 |
| UCX07 | 35 | 80 | 49.2 | 21 | 19 | 30.2 | 8 | M8X1.0 | 29600 | 18200 | 0.71 | |
| UCX 07-23 | 1 7/16 | 35 | 80 | 49.2 | 21 | 19 | 30.2 | 8 | M8X1.0 | 29600 | 18200 | 0.71 |
| UCX 08-24 | 1 1/2 | 40 | 85 | 49.2 | 22 | 19 | 30.2 | 8 | M8X1.0 | 31800 | 20800 | 0.79 |
| UCX08 | 40 | 85 | 49.2 | 22 | 19 | 30.2 | 8 | M8X1.0 | 31800 | 20800 | 0.79 | |
| UCX 09-27 | 1 11/16 | 45 | 90 | 51.6 | 23 | 19 | 32.6 | 10 | M10X1.0 | 35100 | 23200 | 0.92 |
| UCX 09-28 | 1 3/4 | 45 | 90 | 51.6 | 23 | 19 | 32.6 | 10 | M10X1.0 | 35100 | 23200 | 0.92 |
| UCX09 | 45 | 90 | 51.6 | 23 | 19 | 32.6 | 10 | M10X1.0 | 35100 | 23200 | 0.92 | |
| UCX 10-31 | 1 15/16 | 50 | 100 | 55.6 | 25 | 22.2 | 33.4 | 10 | M10X1.0 | 43500 | 29200 | 1.2 |
| ucx10 | 50 | 100 | 55.6 | 25 | 22.2 | 33.4 | 10 | M10X1.0 | 43500 | 29200 | 1.2 | |
| UCX 10-32 | 2 | 50 | 100 | 55.6 | 25 | 22.2 | 33.4 | 10 | M10X1.0 | 43500 | 29200 | 1.2 |
| UCX11 | 55 | 110 | 65.1 | 27 | 25.4 | 39.7 | 10 | M10X1.0 | 47800 | 32800 | 1.63 | |
| UCX 11-32 | 2 | 55 | 110 | 65.1 | 27 | 25.4 | 39.7 | 10 | M10X1.0 | 47800 | 32800 | 1.63 |
| UCX 11-35 | 2 3/16 | 55 | 110 | 65.1 | 27 | 25.4 | 39.7 | 10 | M10X1.0 | 47800 | 32800 | 1.63 |
| UCX 11-36 | 2 1/4 | 55 | 110 | 65.1 | 27 | 25.4 | 39.7 | 10 | M10X1.0 | 47800 | 32800 | 1.63 |
| UCX12 | 60 | 120 | 65.1 | 28 | 25.4 | 39. 7 | 10 | M10X1. 0 | 57200 | 40000 | 1.95 | |
| UCX 12-36 | 2 | 60 | 120 | 65.1 | 28 | 25.4 | 39. 7 | 10 | M10X1. 0 | 57200 | 40000 | 1.95 |
| UCX 12-38 | 2 3/8 | 60 | 120 | 65.1 | 28 | 25.4 | 39. 7 | 10 | M10X1. 0 | 57200 | 40000 | 1.95 |
| UCX 12-39 | 2 7/16 | 60 | 120 | 65.1 | 28 | 25.4 | 39. 7 | 10 | M10X1. 0 | 57200 | 40000 | 1.95 |
| UCX 13-40 | 2 1/2 | 65 | 125 | 74.6 | 29 | 30.2 | 44.4 | 12 | M12X1. 5 | 60800 | 45000 | 2.32 |
| UCX13 | 65 | 125 | 74.6 | 29 | 30.2 | 44.4 | 12 | M12X1. 5 | 60800 | 45000 | 2.32 | |
| UCX 14-44 | 2 3/4 | 70 | 130 | 77.8 | 30 | 33.3 | 44.5 | 12 | M12X1.5 | 66000 | 49500 | 2.53 |
| UCX14 | 70 | 130 | 77.8 | 30 | 33.3 | 44.5 | 12 | M12X1.5 | 66000 | 49500 | 2.53 | |
| UCX 15 | 75 | 140 | 82.6 | 33 | 33.3 | 49.3 | 12 | M12X1.5 | 71500 | 54200 | 3. 06 | |
| Ucxi 5-47 | 2 5/16 | 75 | 140 | 82.6 | 33 | 33.3 | 49.3 | 12 | M12X1.5 | 71500 | 54200 | 3. 06 |
| Ucxi 5-48 | 3 | 75 | 140 | 82.6 | 33 | 33.3 | 49.3 | 12 | M12X1.5 | 71500 | 54200 | 3. 06 |
| UCX 16 | 80 | 150 | 85.7 | 35 | 34.1 | 51.6 | 12 | M12X1. 5 | 83200 | 63800 | 3.61 | |
| UCX 16-50 | 3 1/8 | 80 | 150 | 85.7 | 35 | 34.1 | 51.6 | 12 | M12X1. 5 | 83200 | 63800 | 3.61 |
| UCX 17 | 85 | 160 | 96 | 37 | 39.7 | 56.3 | 12 | M12X1. 5 | 95900 | 71500 | 4.55 | |
| UCX 17-52 | 3 1/4 | 85 | 160 | 96 | 37 | 39.7 | 56.3 | 12 | M12X1. 5 | 95900 | 71500 | 4.55 |
| UCX 18-56 | 3 1/2 | 90 | 170 | 104 | 39 | 42.9 | 61.1 | 16 | M14X1. 5 | 109000 | 82800 | 5.42 |
| UCX18 | 90 | 170 | 104 | 39 | 42.9 | 61.1 | 16 | M14X1. 5 | 109000 | 82800 | 5.42 | |
| UCX20 | 100 | 190 | 117.5 | 43 | 49.2 | 68.3 | 18 | M16X1. 5 | 133000 | 105000 | 7.6 | |
| UCX 20-64 | 4 | 100 | 190 | 117.5 | 43 | 49.2 | 68.3 | 18 | M16X1. 5 | 133000 | 105000 | 7.6 |
ภาพถ่ายโดยละเอียด
ลักษณะของแบริ่งแทรก UCX ซีรีส์
แอปพลิเคชันกว้าง
ตลับลูกปืน UCX ถูกนำมาใช้กันอย่างแพร่หลายในระบบส่งสัญญาณเชิงกลต่างๆเช่นเครื่องจักรสิ่งทอเครื่องจักรทำเหมืองอุปกรณ์ส่งสัญญาณ ฯลฯ
ประสิทธิภาพการปิดผนึกที่ดี
ตลับลูกปืน UCX มักจะติดตั้งอุปกรณ์ปิดผนึกสองครั้งซึ่งมีประสิทธิภาพการปิดผนึกที่ดีและความต้านทานการกัดกร่อนดังนั้นพวกเขาจึงสามารถทำงานในสภาพแวดล้อมที่รุนแรง
บริการปรับแต่งคุณภาพสูง
ไม่มีลิงก์ระดับกลางเราสามารถให้บริการแบบครบวงจรจากการออกแบบการประมวลผลการทดลองแม่พิมพ์ไปยังการผลิตจำนวนมาก .
การผลิตมาตรฐาน
ตลับลูกปืน UCX ของเราผ่านการรับรอง ISO9001 และได้รับใบรับรองสิทธิบัตรที่เกี่ยวข้อง .
อุตสาหกรรมที่ใช้บังคับ
หากคุณต้องการทราบข้อมูลเพิ่มเติมเกี่ยวกับ UCX Series Insert Bearing หรือมีคำถามเกี่ยวกับตลับลูกปืนหรือต้องการทราบว่าตลาดแบริ่งตอนนี้อย่างไรโปรดติดต่อเราเร็ว ๆ นี้เราสามารถพูดคุยเพิ่มเติมได้อีก . วิศวกรและพนักงานขายของเราอยู่ที่นี่เพื่อทำงานให้คุณเสมอ!
