จะติดตั้งตลับลูกปืนหมอนได้อย่างไร?

จะติดตั้งตลับลูกปืนหมอนได้อย่างไร?

ขั้นตอนที่ 1 ตรวจสอบความถูกต้องของเพลา

ก่อนติดตั้งตลับลูกปืน โปรดตรวจสอบว่าความเผื่อของมิติของเพลามีคุณสมบัติเหมาะสมหรือไม่ หากเพลางอ มีรอยช้ำ เป็นเสี้ยน ฯลฯ และเติมน้ำมันหล่อลื่นบนเพลา ดังที่แสดงด้านล่าง:

ขั้นตอนที่ 2 ติดตั้งตลับลูกปืนพร้อมตัวเรือน

หลีกเลี่ยงการกระแทกตลับลูกปืนด้วยวัตถุที่เป็นโลหะ เช่น ค้อน โดยเฉพาะตลับลูกปืนที่มีซีล เมื่อกระแทกตลับลูกปืนอาจทำให้แหวนยึดเคลื่อนเข้าด้านในสัมผัสกับแหวนซีลด้านใน และเกิดการเสียดสีระหว่างการใช้งาน ส่งผลให้ตลับลูกปืนหมุนได้ไม่ดีหรือตลับลูกปืนไหม้เนื่องจากอุณหภูมิสูง . เมื่อรูด้านในของตลับลูกปืนพอดีกับเพลาอย่างแน่นหนา ขอแนะนำให้ใช้ปลอกเพื่อจัดตำแหน่งและกดที่ส่วนท้ายของวงแหวนด้านในเพื่อติดตั้ง ดังที่แสดงด้านล่าง:

ขั้นตอนที่ 3 ขันตัวตลับลูกปืนให้แน่นก่อน

แรงบิดที่มากเกินไปของสลักเกลียวล็อคอาจทำให้ตัวเรือนตลับลูกปืนเสียรูป และต้องใช้แรงบิดในการขันที่เหมาะสมเพื่อล็อคสลักเกลียว CPK แนะนำให้ใช้สลักเกลียวล็อคร่วมกับปะเก็นเมื่อติดตั้งตลับลูกปืน เนื่องจากหากตลับลูกปืนถูกล็อคด้วยสลักเกลียวล็อคเพียงอย่างเดียว สลักเกลียวล็อคอาจทำให้ตัวเรือนตลับลูกปืนเสียหายได้ ดังที่แสดงด้านล่าง:

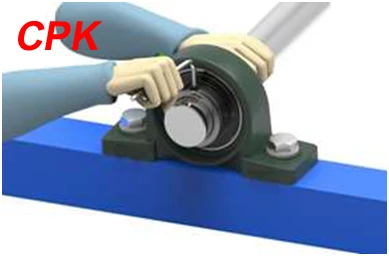

ขั้นตอนที่ 4 ขันสกรูตลับลูกปืนให้แน่น

แรงบิดของสกรูล็อคจะต้องขันให้แน่นตามแรงบิดที่แนะนำ ดังที่แสดงด้านล่าง:

ขั้นตอนที่ 5: ขันตัวเรือนให้แน่น

แรงบิดที่มากเกินไปของสลักเกลียวล็อคอาจทำให้ฐานตลับลูกปืนเสียรูปได้ ดังนั้นควรใช้แรงบิดในการขันก่อนขันที่เหมาะสมเพื่อล็อคสลักเกลียว ดังที่แสดงด้านล่าง:
